技術參數

產品型號：HH49X，HDH48X,HH46X

公稱壓力：PN1.0～2.5MPa

公稱通徑：DN40～1000mm

緩閉時間：3～60秒

適用介質：清水、污水、海水

適用溫度：0～80℃（如需要，可達200℃）

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準：GB/T 13927 API 598

產品詳情

產品概述

消聲緩閉止回閥用于工業給排水、污水處理廠的水泵出口處，防止管網中介逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城巿排污的理想產品。

主要零件材料

零件名稱	閥體	閥瓣	閥桿、油缸、活塞、彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不銹鋼	丁腈橡膠

主要技術參數

型號	公稱壓力	試驗壓力		適用溫度	適用介質	緩閉時間
		殼體	密封
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80℃	清水、污水、海水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

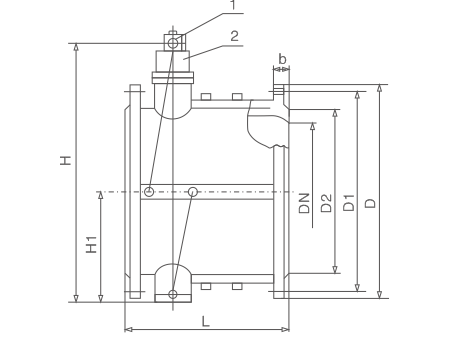

消聲緩閉止回閥(圖1)

主要外形尺寸

公稱通徑	尺寸			公稱通徑	尺寸
公稱通徑	L	H	H1	公稱通徑	L	H	H1
40	140	200	88	350	290	480	297
50	150	215	98	400	310	550	324
65	170	225	108	450	330	585	351
80	180	235	118	500	350	640	379
100	190	280	130	600	390	720	434
125	200	290	148	700	430	780	491
150	210	310	172	800	470	840	549
200	230	350	210	900	510	990	600
250	250	415	240	1000	550	1050	655
300	270	450	264	1200	630	1210	770
