消聲止回閥

技術參數

產品型號：H41X

公稱壓力：PN1.0～1.6MPa

公稱通經：DN40～600mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6、GB/T 9113

試驗標準：GB/T 13927、API 598

產品詳情

產品概述

      節能消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。


主要性能規范

型 號 公稱壓力 殼體試驗壓力 密封試驗壓力 適用介質 工作溫度
H41X一10 1.0MPa 1.5 MPa 1.1 MPa 水及弱腐蝕性流體 0～80℃
H41X一16 1.6 MPa 2.4 MPa 1.76 MPa 水及弱腐蝕性流體 0～80℃


主要零件材料

型 號 閥  體 密封口 彈簧
H41X-10 鑄鐵或不銹鋼 丁腈橡膠(NBR) 不銹鋼絲ICrl8Ni9Ti
H41X-16 鑄鋼或不銹鋼 丁腈橡膠(NBR) 不銹鋼絲IC rl8Ni9Ti

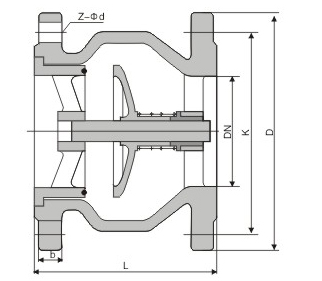

主要外形連接尺寸

公稱壓力 公稱通徑 尺  寸
L D K b Z一Φd
1.0 40 112 145 110 18 4-18
50 120 160 125 20 4-18
65 130 180 145 20 4-18
80 150 195 160 22 8-18
100 165 215 80 24 8-18
125 190 245 210 26 8-18
150 210 280 240 26 8-22
200 255 335 295 28 8-22
250 310 390 350 28 12-22
300 320 440 400 28 12-22
350 380 500 460 30 16-22
400 405 565 515 32 16-26
450 430 615 565 32 20-26
500 450 670 620 34 20-26
600 510 780 725 36 20-30
1.6 40 112 145 110 18 4-18
50 120 160 125 20 4-18
65 130 180 145 20 4-18
80 150 195 160 22 8-18
100 165 215 180 24 8-18
125 190 245 210 26 8-18
150 210 280 240 26 8-22
200 255 335 295 30 12-22
250 310 405 355 32 12-26
300 320 460 410 32 12-26
350 380 520 470 36 16-26
400 405 580 525 38 16-30
450 430 640 585 40 20-30
500 450 715 650 42 20-33
600 510 840 770 48 20-36
