技術參數

公稱通徑： DN15～DN250
適用溫度： -20℃～220℃
閥體材質：不銹鋼
球體材質：不銹鋼
密封圈： 15%GF+PTFE
過濾網： 304不銹鋼
O型圈： EPDM三元乙丙橡膠

產品詳情

技術標準

  1.兩片式結構、承載防噴閥桿，全通徑設計，減少流體阻力。
  2.不銹鋼閥桿保證工作不會受到高壓力流體產生的側面推力的影響。
  3.不銹鋼閥球，減輕部件的磨損，延長了使用壽命。聚四氟乙烯閥座，可調整填料螺母。
  4.兩片式結構易于維修，PTFE閥座與PTFE填料桿，在拆卸閥帽總裝件后，能夠迅速地進行維修。
  5.多重實心閥帽，圓錐形PTFE填料可調
  6.止推片防止磨損，減少扭矩，提供二重閥桿密封
  7.自鎖壓蓋螺母可調填料，包括防護金屬填密墊圈

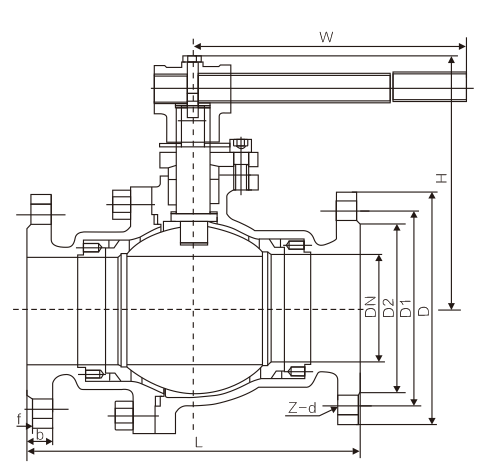

不銹鋼浮動球閥(圖1)

主要外形尺寸

公稱通徑 DN	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
WT（kg）	2.5	3	5	7	15	19	19	33	58	93	160
