技術參數

主要材質：不銹鋼、碳鋼
公稱通徑：DN80~600mm
公稱壓力：PN1.0MPa
適用溫度：＜80℃
適用介質：煤氣、水、油品、蒸汽等

產品詳情

產品概述

金屬波紋補償器又叫膨脹節，或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。

產品特點

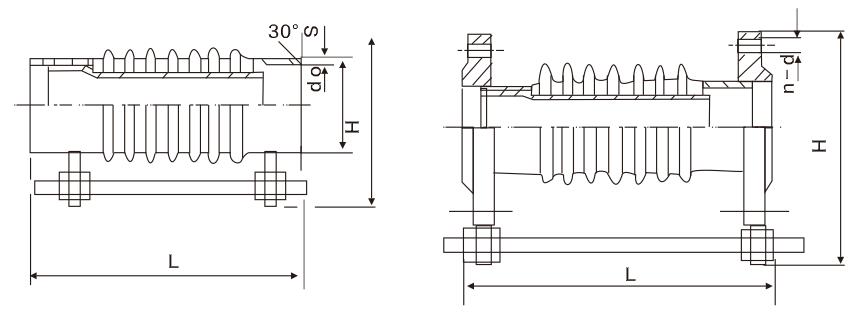

膨脹節由一個波紋管和兩個接管構成，它通過波紋管的柔性變形來吸收軸向位移（也有少量的橫向、角向位移），有接管聯接和法蘭聯接兩種形式。膨脹節上的小拉桿主要是運輸過程中的剛性支撐或作為產品預變形時調節尺寸用，不是承力件。該類膨脹節不能約束管道的壓力推力，壓力推力有兩側主固定管架承受。

波紋補償器標準編號：GB/T12777-1999

DN	產品型號	計算疲勞破壞次數下軸向補償器X0mm			補償器		剛度			有效面積Ac㎡	徑向最大外形尺寸Hmm	接管端口尺寸	L		WT(kg)
		計算疲勞破壞次數下軸向補償器X0mm			橫向Yo mm	角向Yθ 度	軸向 Kx N/mm	橫向Yy N/mm	角向Yθ NxM/度			接管端口尺寸	L		WT(kg)
		1500	1300	1500	橫向Yo mm	角向Yθ 度	軸向 Kx N/mm	橫向Yy N/mm	角向Yθ NxM/度			法蘭連接	法蘭	按管	法蘭	按管
80	1/0YSTA80 x 8J/F	30	25	18	6.4	±6.4	358	418	8.4	81	284	Φ890x4	244	344	10	3
80	1.0STA80x10J/F	37	32	22	10	±8	286	214	6.7	81	284	Φ890x4	274	374	10	3
100	1.0YSTA100x6J/F	33	28	20	3.6	±3.6	417	1471	14	121	304	Φ108x4	223	323	11	3
100	1.0YSTA100x10J/F	56	47	33	10	±8	250	318	8.5	121	304	Φ108x4	287	387	13	5
125	1.0YSTA125x5J/F	36	32	21	2.5	±4.4	408	2885	21	180	334	Φ133x4	216	318	13	4
125	1.0YSTA125x8J/F	65	58	38	8	±8	227	495	12	180	334	Φ133x4	288	388	14	5
150	1.0YSTA150x5J/F	48	41	27	2.5	±5	300	2889	20	257	364	Φ159x4.5	238	338	17	7
150	1.0YSTA150x8J/F	77	65	43	6.4	±8	188	705	23	257	364	Φ159x4.5	298	398	18	8
200	1.0YSTA200x4J/F	56	47	31	3.2	±5.3	288	3165	39	479	442	Φ219x6	244	344	25	17
200	1.0YSTA200x6J/F	84	70	46	7.2	±8	192	9938	26	479	442	Φ219x6	298	340	27	20
250	1.0YSTA25〇x4J/F	63	53	36	4.8	±5.3	588	4371	128	769	497	Φ273x8	309	409	38	22
250	1.0YSTA250xbJ/F	95	80	53	10.8	±8	392	1295	85	769	497	Φ273x8	387	487	43	27
300	1.0YSTA300x4J/F	65	54	37	6.4	±5.3	830	4444	249	1105	547	Φ325x8	358	458	49	32
300	1.0YSTA300x6J/F	97	82	55	14	±5.8	553	1371	166	1105	547	Φ325x8	456	556	56	39
350	1.0YSTA350x4J/F	72	60	40	6	±8	840	4289	309	1307	607	Φ377x10	499	487	73	40
350	1.0VSTA350X6J/F	107	90	51	14	±8	560	1431	206	1307	607	Φ377x10	387	599	82	55
400	1.0YSTA400 x 4J/F	74	62	42	6	±5.3	918	6199	420	1611	685	Φ426x4	400	500	91	54
400	1.0YSTA400x6J/F	112	93	63	14	±7.8	612	1837	280	1611	685	Φ426x4	510	610	107	65
450	1.0YSTA450 x 4J/F	82	69	46	4.8	±5.2	690	8210	379	1972	735	Φ478x10	389	489	111	68
450	1.0YSTA450x6J/F	124	103	68	10.8	±7.8	450	2433	253	1972	735	Φ478x10	489	589	121	78
500	1.0YSTA500x4J/F	84	70	47	4.8	±4.6	728	9861	515	2445	790	Φ529x10	415	517	126	82
500	1.0YSTA500x6J/F	126	105	70	10.8	±6.9	485	2922	343	2445	790	Φ529x10	515	615	138	93
600	1.0YSTA600x4J/F	86	72	48	4.8	±4	1468	20515	1477	3534	920	Φ630x10	458	558	167	127
600	1.0YSTA6C0x6J/F	129	108	72	10.8	±6	978	60786	985	3534	920	Φ630x10	648	758	181	141
